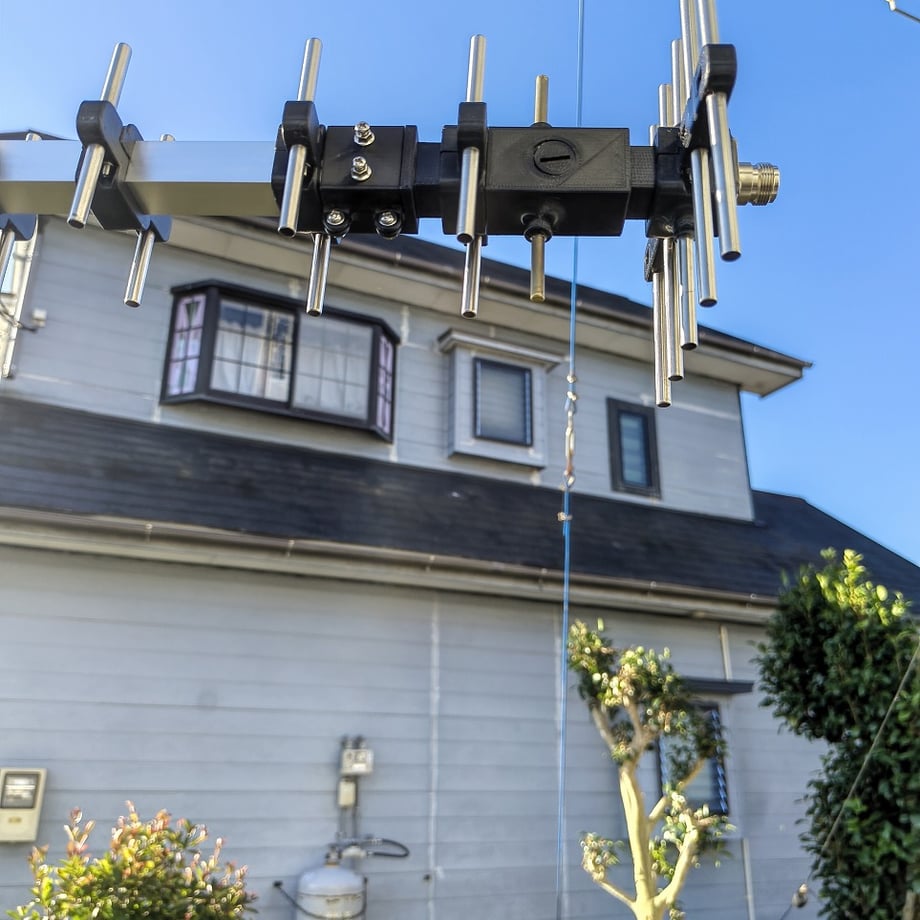

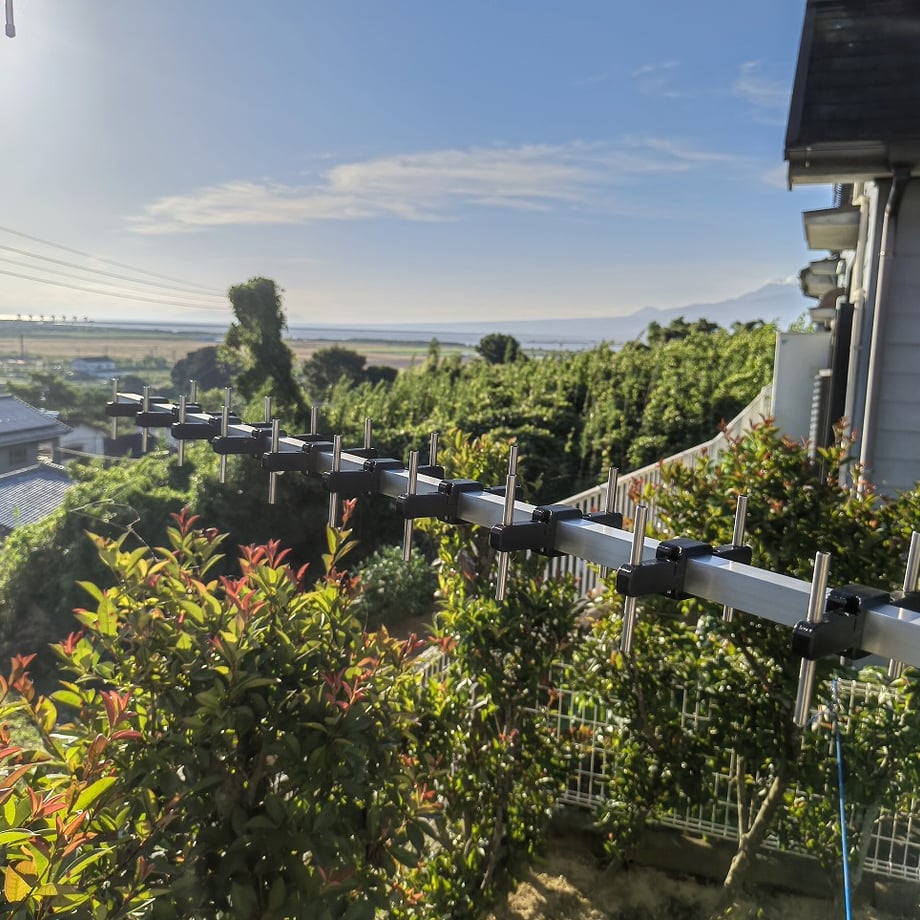

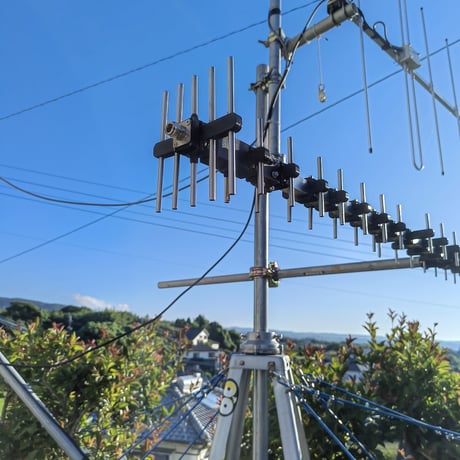

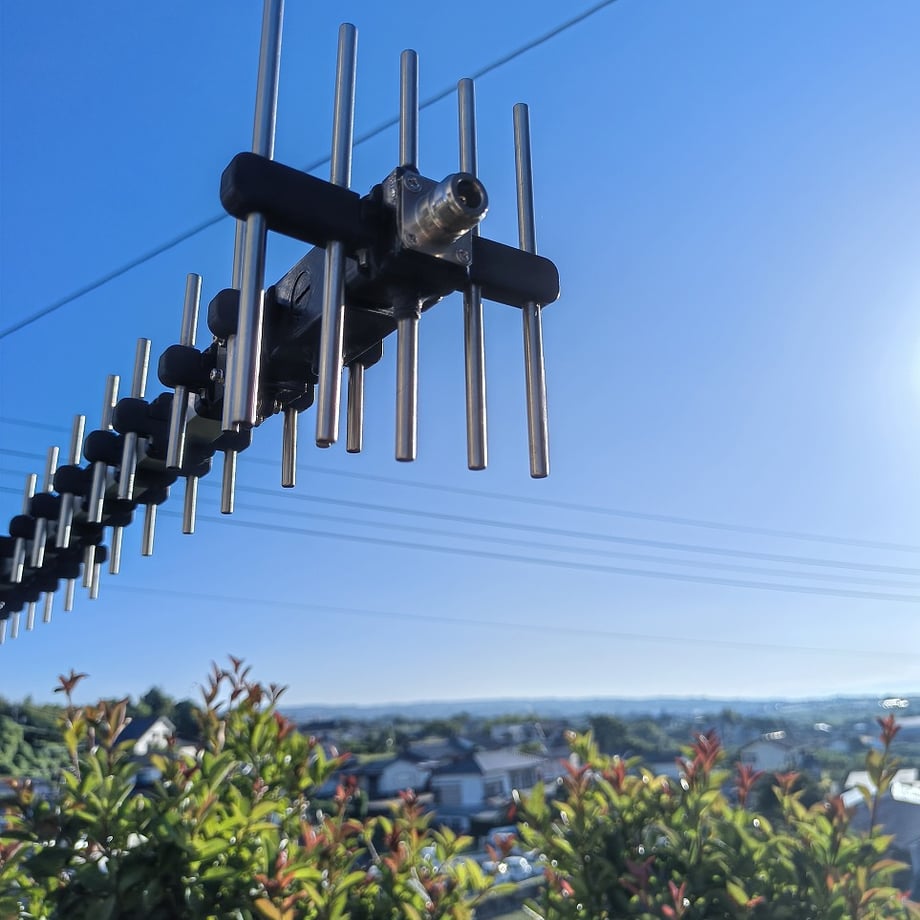

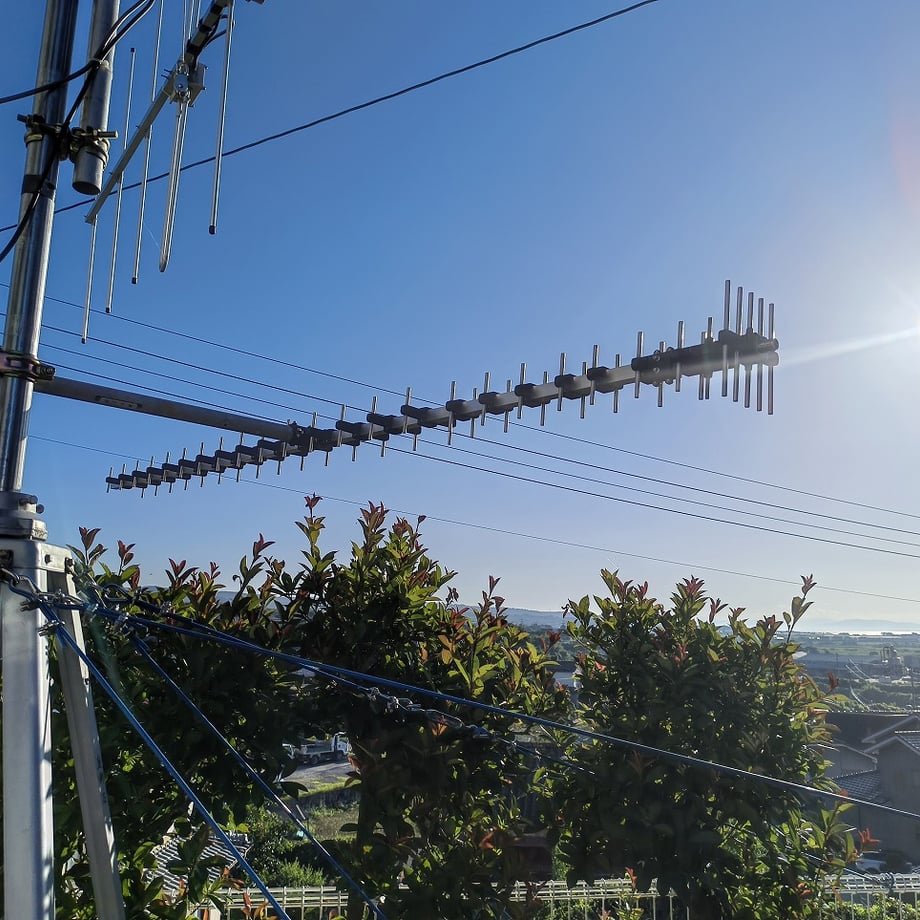

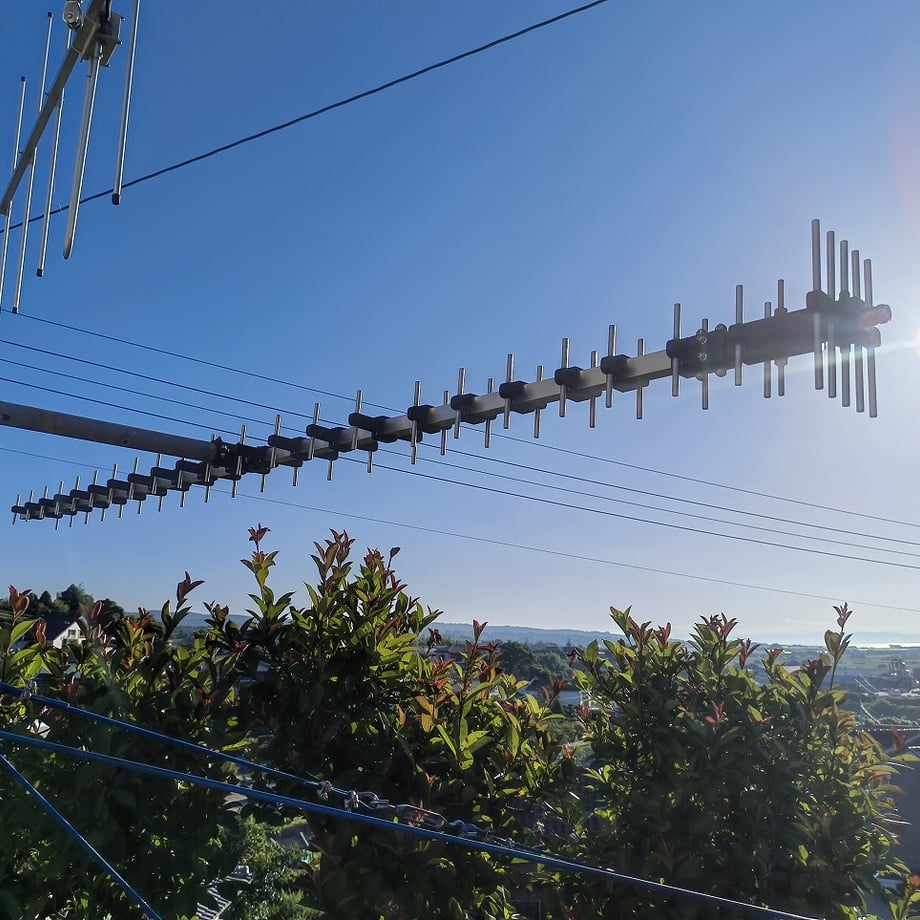

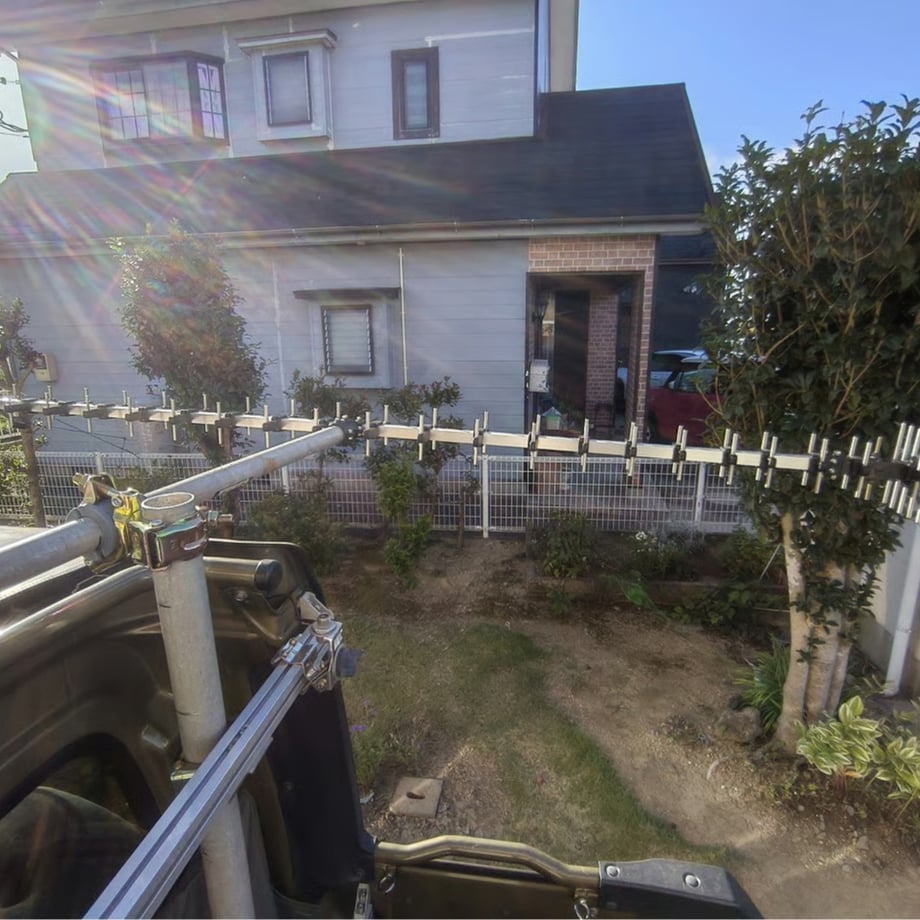

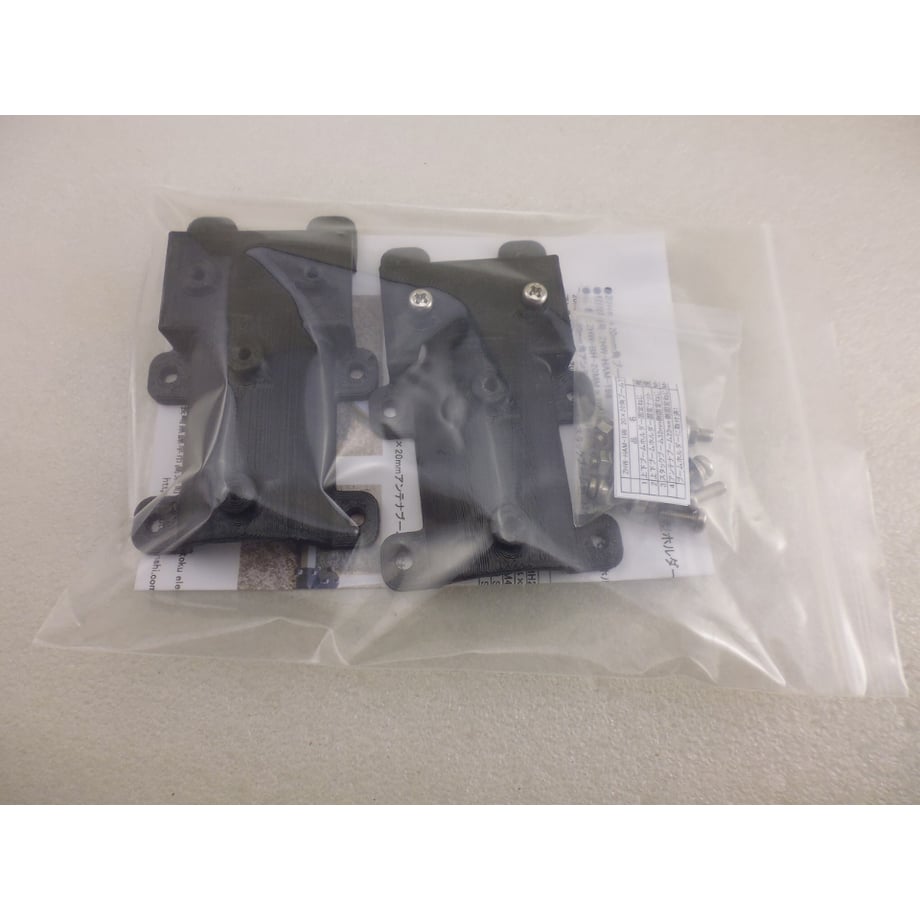

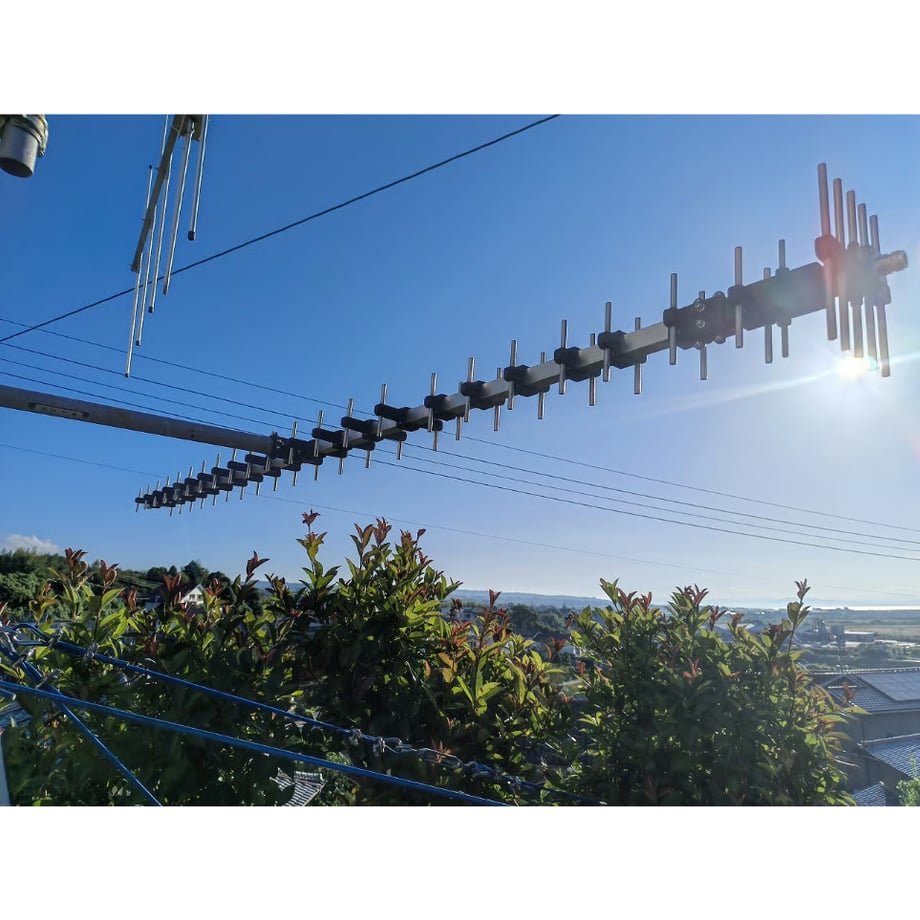

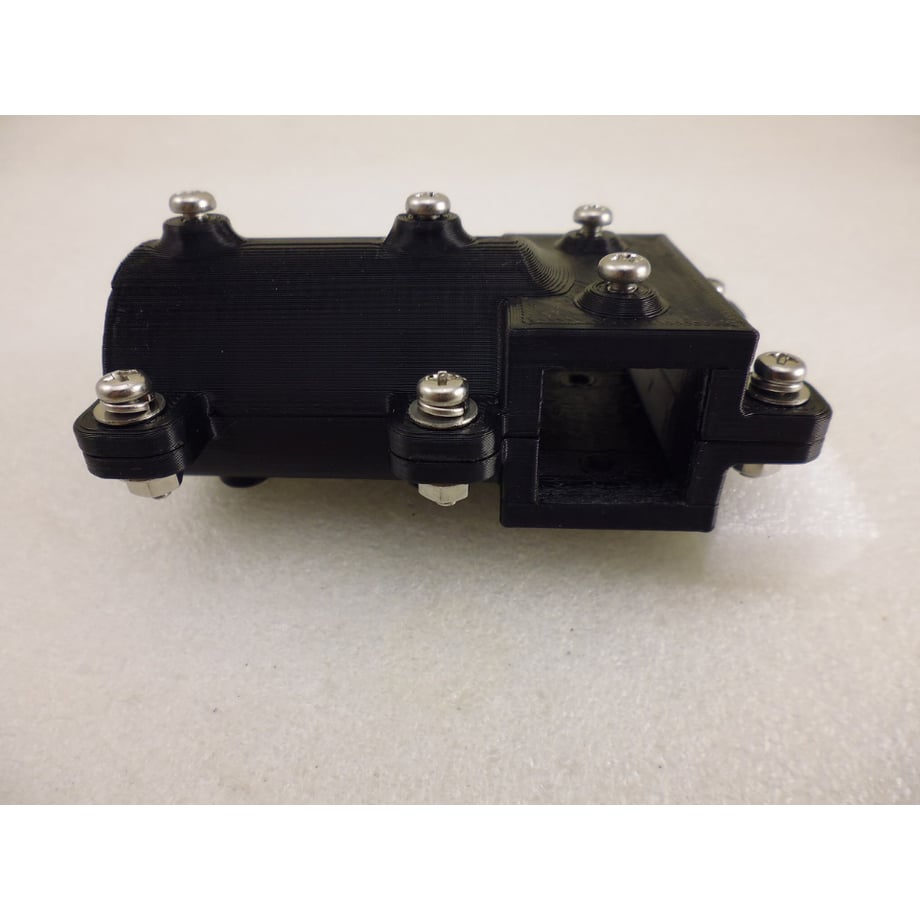

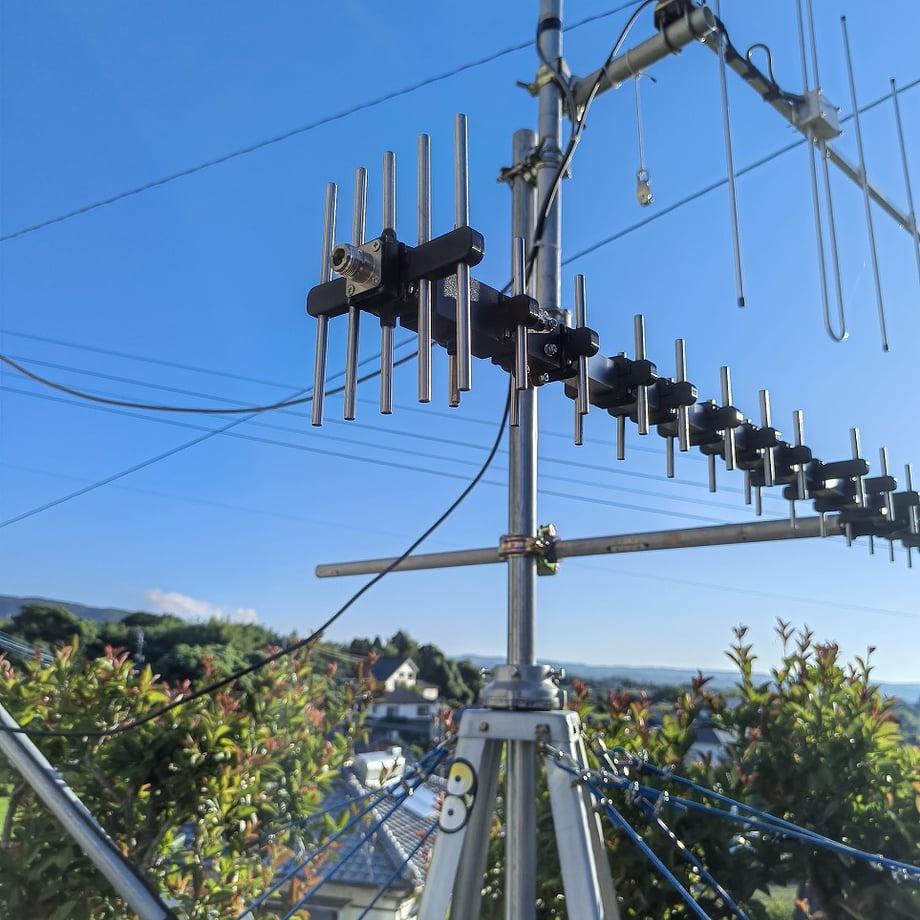

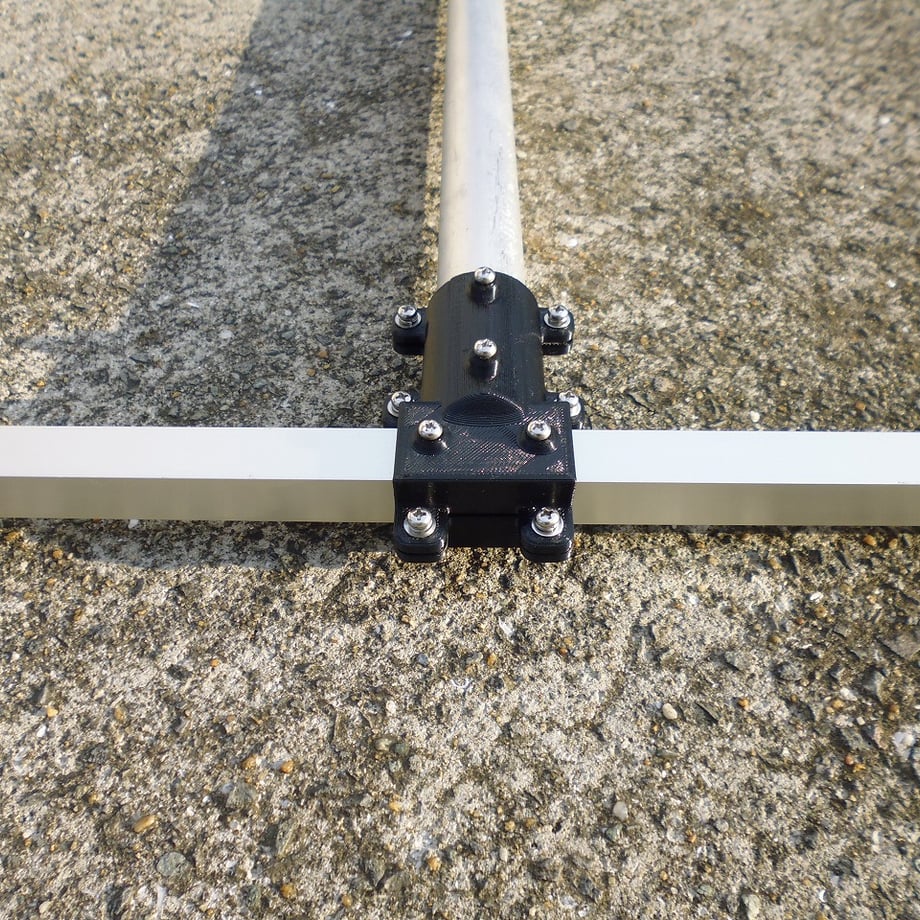

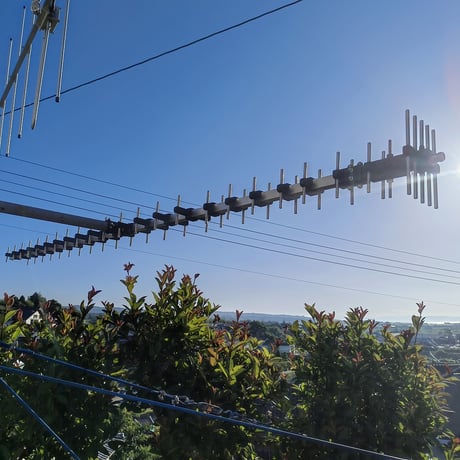

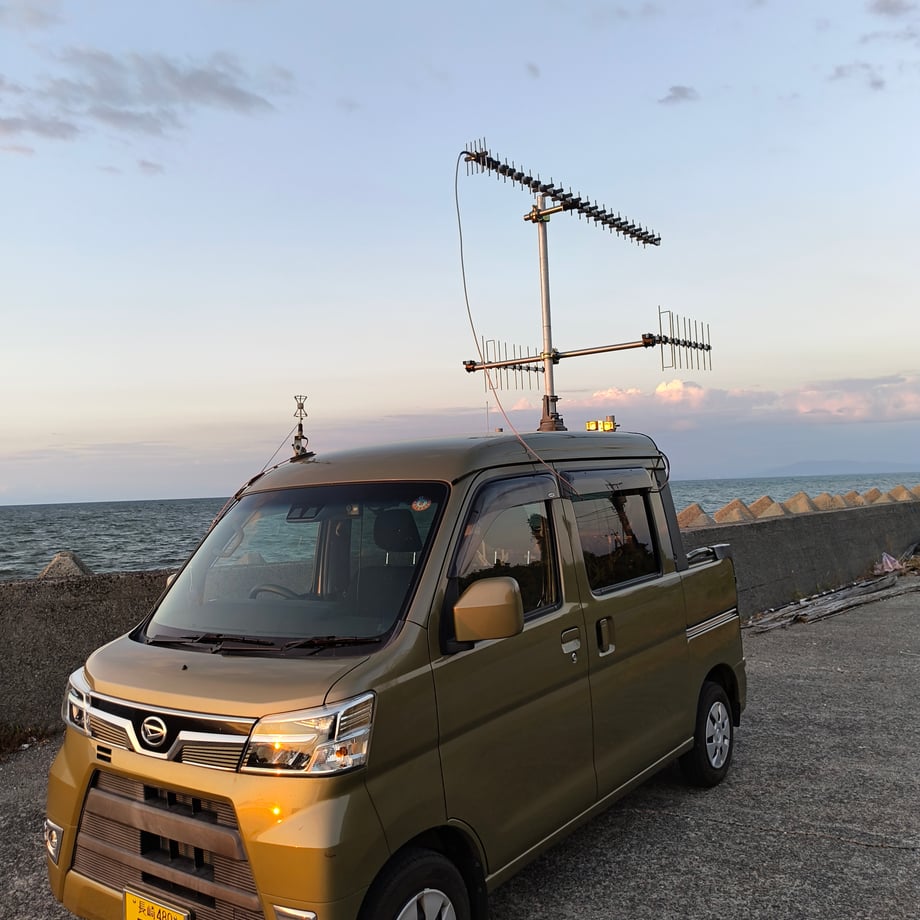

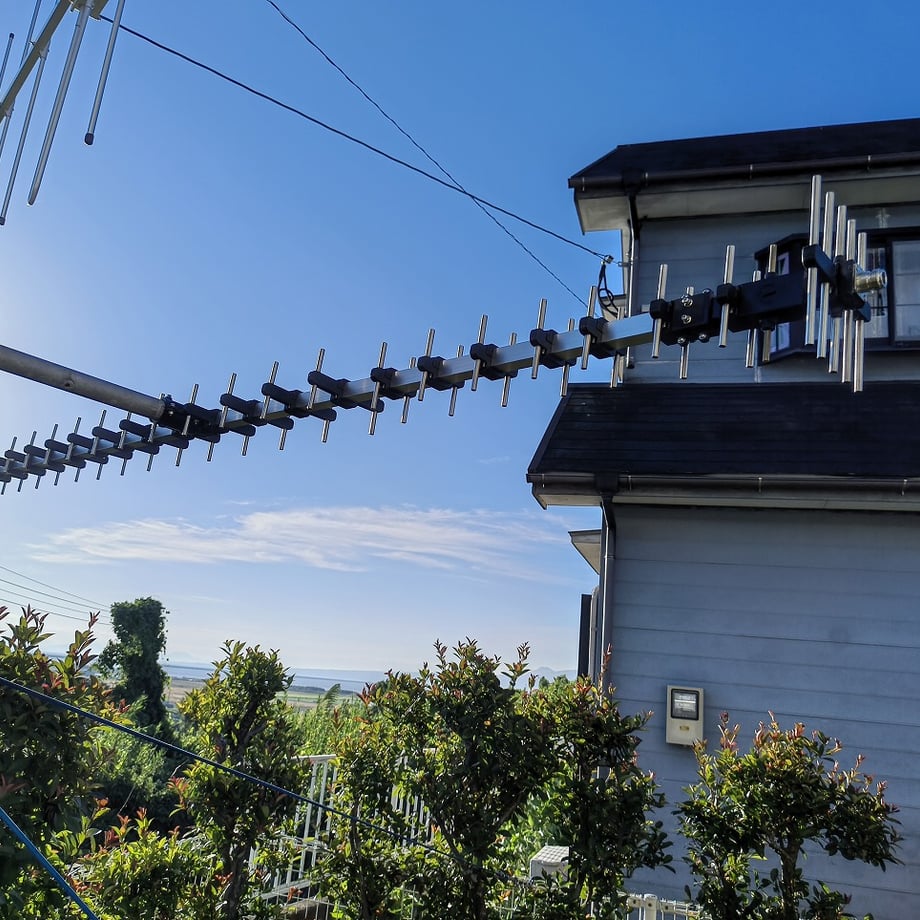

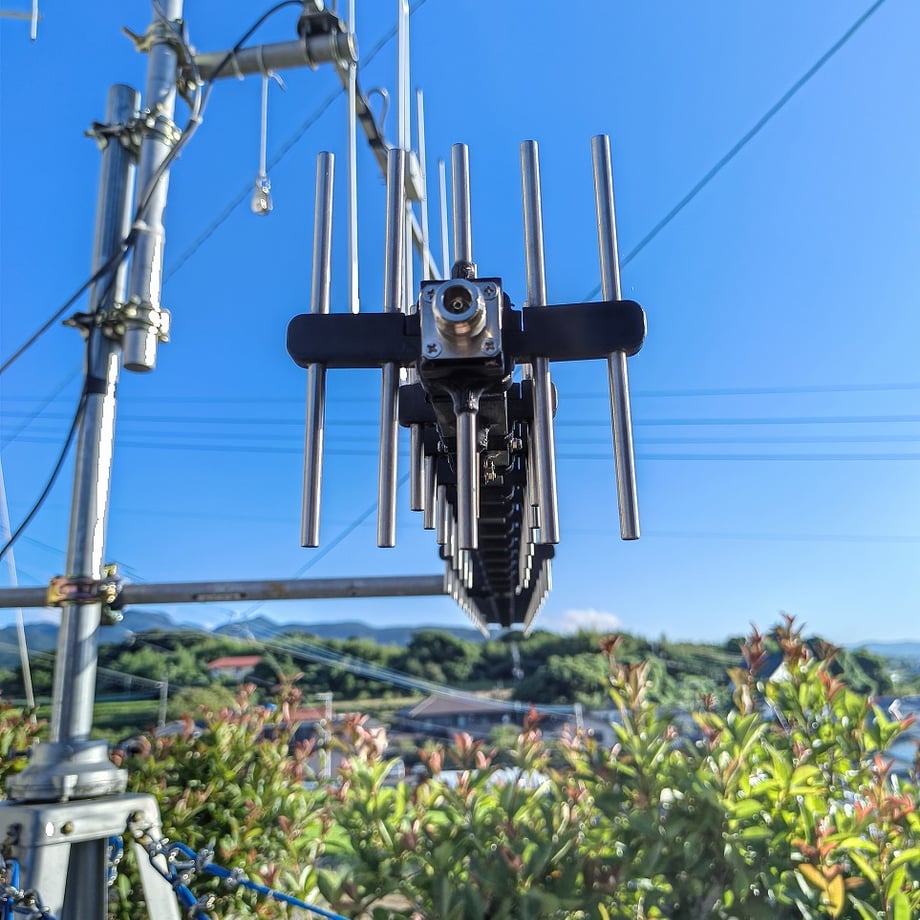

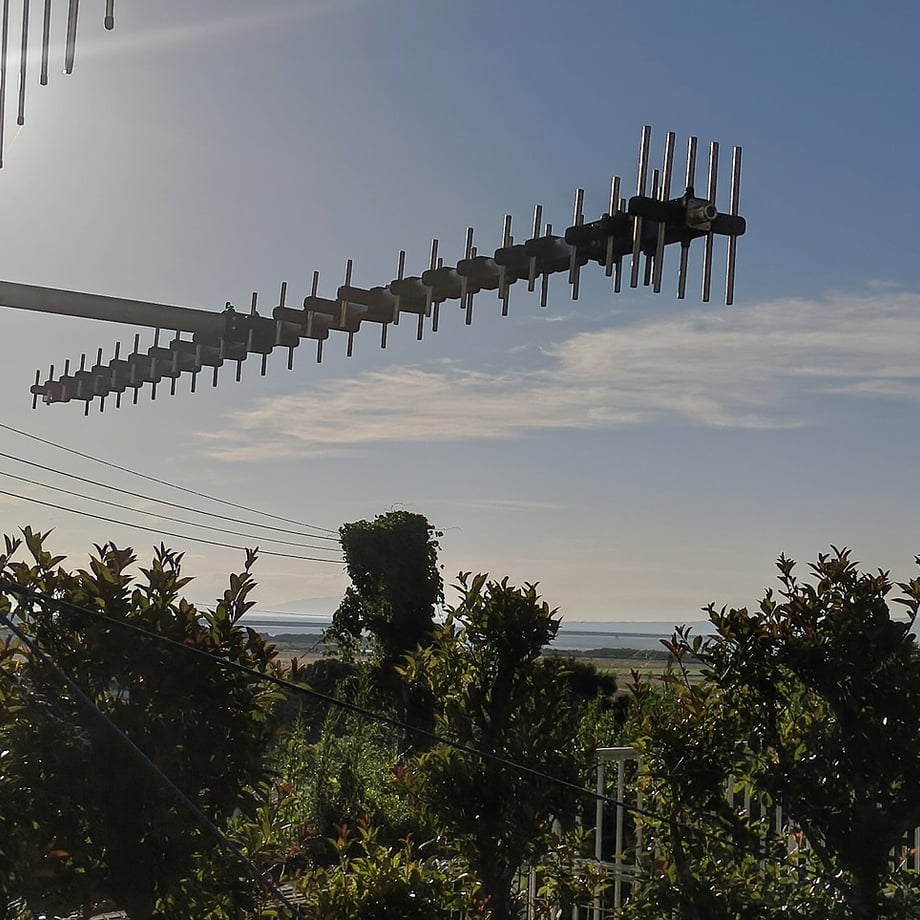

管理番号：ZHW-HAM-220 品 番：ZHW-50HY-1200-NJ ●本商品は送料着払い商品です。ご注意ください。 ●本商品は予約販売商品です。ご注意ください。 ●ご注文時より約1.5か月後に出荷になります。 ●組み立て式1200MHz 24素子 50ele エレメント H型YAGIアンテナです。 組立は簡単です。付属のネジを緩めてブームに 挿入し、指定位置で固定する方式です。 ●ブーム：20×20mmアルミ角パイプブーム ●周波数範囲：1270～1300MHz ⇒VSWR：1.30以下 当社測定条件によります。 NanoVNAで測定又実際RIGに接続してSWRを測定 して出荷してます。 ●垂直偏波、水平偏波いずれでも使用可能 ●最大入力：200W FM ●アンテナコネクタ：N JACK ( Ｎコネ メス ） ●インピーダンス：50Ω ●Ｇain：約21dBi（計算値）以上 ●最大寸法：約2000mm×140mm×120mm ●重量：約1.6Kg　 ●ネジ、ナット類はステンレス製を採用しており 錆びにくいです。 ●各エレメントはステンレスを採用、 Raエレメントは真鍮パイプを採用 ●付属のＴ型ブームホルダー採用でΦ32(32mm)の マストに接続できます。 ●防水仕様で移動、固定で使用可能です。 ご使用の場合は接続コネクタ部の防水処理が必要です。 ●エレメントホルダー、Ra unitは3D PRINTERで 製作しておりますので、3D PRINTER独特のすじ、 模様等があります。 又Hand Madeですので、ブーム、エレメント等に 擦り傷等ある場合がございます。 ご了解の上ご購入ください。 ●ネジとナットで組立ますので、＋ドライバー 六角スパナ(SIZE：5.5)が必要です。 お客様で御用意ください。 ●写真付き組立手順書同封予定 ●このアンテナはブームにH型にエレメントを 配置し軽く使いやすいアンテナです。 移動、固定でご使用ください。 ●実際使用 (FT-8)で６エリア-2エリア何度もQSO 実績あります。よく聞こえ、よく飛ぶ印象です。 受信・送信バランスいいです。（製作者所見） ●構成品：各エレメント・Ra unit・Rf unit ①Rf Unit：1set ②Ra Unit：1set ③各エレメント (D1～D22) ④20×20mm 2m アルミ角パイプ：1本 ⑤20×20角ブームT型ホルダー：1set ●写真に写っているアンテナ以外の商品は 販売品ではありません。
