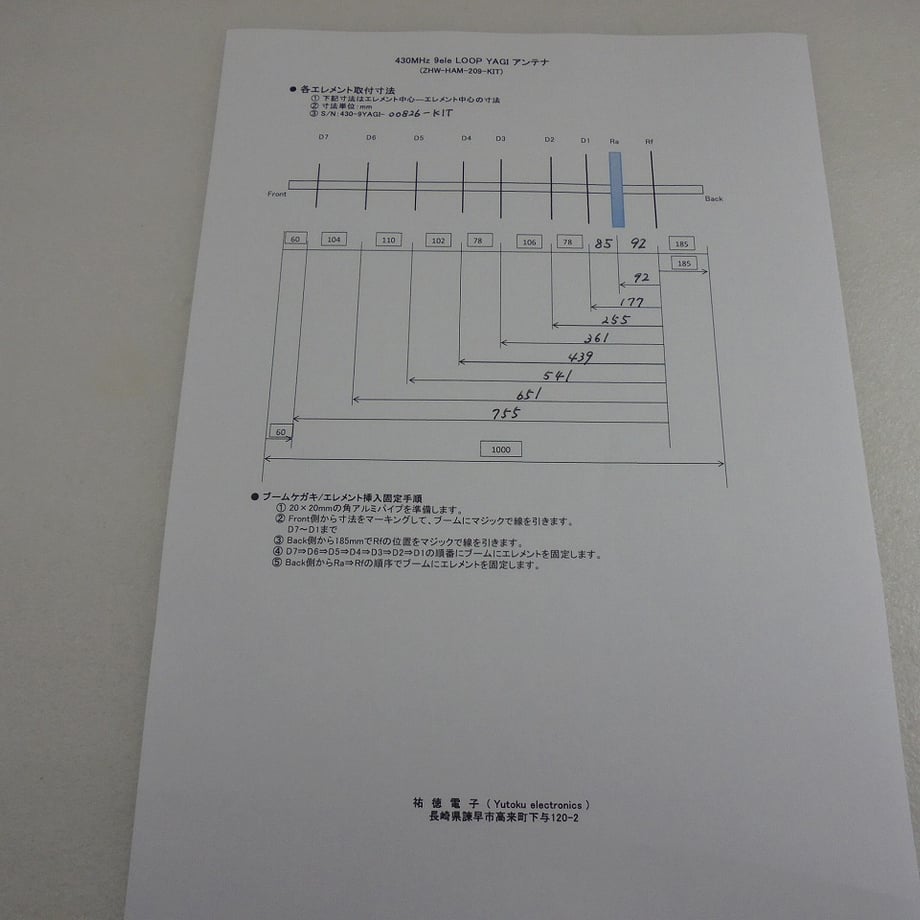

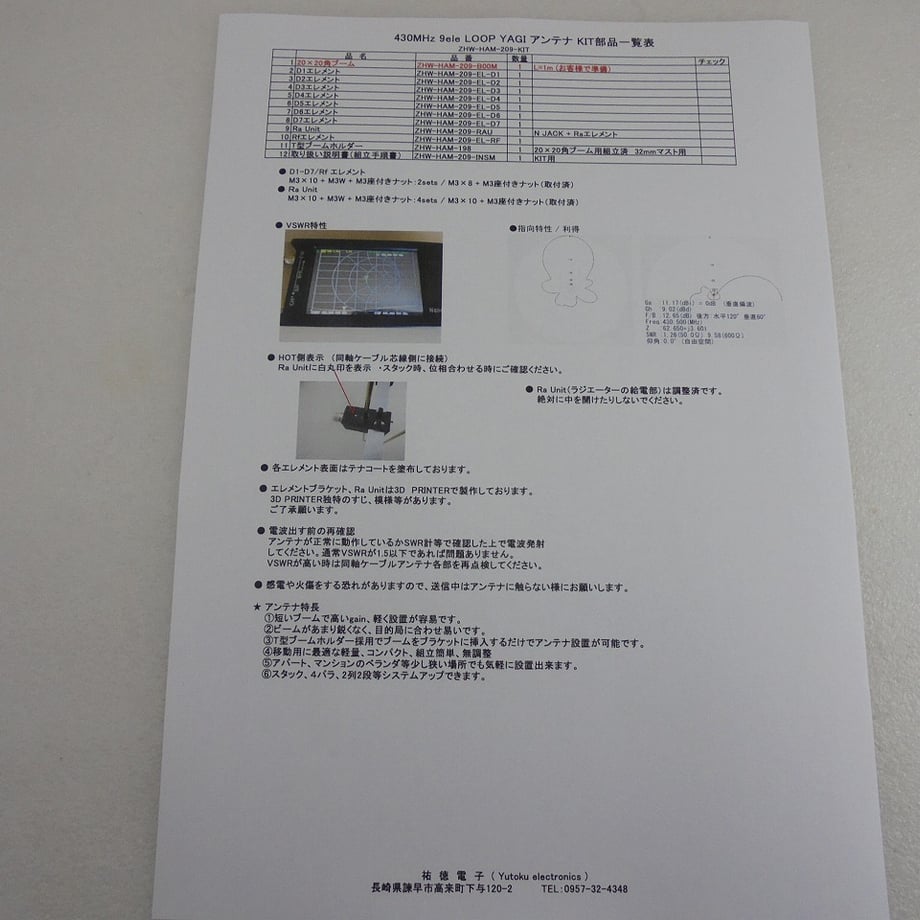

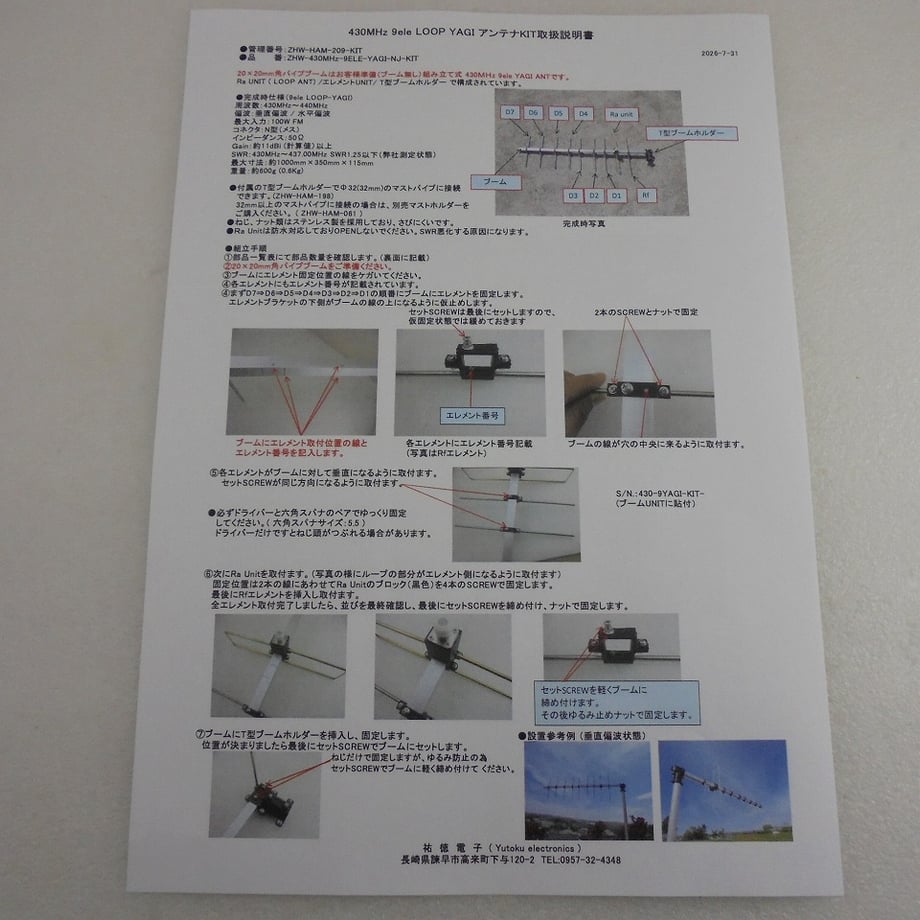

管理番号：ZHW-HAM-209-KIT 品 番：ZHW-430MHz-9ELE-YAGI-NJ-KIT ●本商品はブームをお客様準備（ブームなし） 　商品です。ご注意ください。 ●20mm×20mm角 長さ1mのアルミブームを お客様が準備しただく必要があります。 ●弊社で1mブームに取りつけて性能確認して おりますが、お客様の設置条件で変化する 場合があります。 お客様で調整していただく場合があります。 ●組み立て式430MHz 9ele YAGIアンテナです。 組立は簡単です。付属のネジを緩めてブームに 挿入し、指定位置で固定する方式です。 ●周波数範囲：430～437MHz ⇒VSWR：1.25以下 周波数範囲：437～440MHz ⇒VSWR：1.80以下 当社測定条件によります。 NanoVNAで測定又実際RIGに接続してSWRを測定 して出荷してます。 ●垂直偏波、水平偏波いずれでも使用可能 ●最大入力：100W FM ●アンテナコネクタ：N JACK(Ｎコネ　メス） ●インピーダンス：50Ω ●Ｇain：約11dBi（計算値）以上 ●最大寸法：約1000mm×350mm×115mm ●重量：約600g　軽量 ●ネジ、ナット類はステンレス製を採用しており 錆びにくいです。 ●各エレメントはステンレスを採用、 　Raエレメントは真鍮パイプを採用 ●各エレメント表面には、テナコートを塗布 ●付属のＴ型ブームホルダー採用でΦ32(32mm)の マストに接続できます。32mm以上のマストに 接続の場合は、別売マストブラケットを ご購入ください。 ( ZHW-HAM-061 ) ●防水仕様で移動、固定で使用可能です。 ご使用の場合は接続コネクタ部の防水処理が必要です。 ●エレメントホルダー、Ra unitは3D PRINTERで 製作しておりますので、3D PRINTER独特のすじ、 模様等があります。 又Hand Madeですので、ブーム、エレメント等に 擦り傷等ある場合がございます。 ご了解の上ご購入ください。 ●ネジとナットで組立ますので、＋ドライバー 六角スパナ(SIZE：5.5)が必要です。 お客様で御用意ください。 ●写真付き組立手順書同封 ●このアンテナは短いブームで軽く使いやすい アンテナです。移動、固定でご使用ください。 ●実際使用で６エリア-3エリア何度もQSO実績あり よく聞こえ、よく飛ぶ印象です。（製作者所見） ●発送は日本郵便　定形外郵便（定形外）で発送 　予定です。 ●本商品送料軽減の為、ブームが付属しておりません。 　ご了承の上ご購入ください。 ●写真に写っているアンテナ以外の商品は 販売品ではありません。
