管理番号:ZHW-HAM-059
品 番:ZHW-VUL-AMP-SEMI-UNIT-NEW

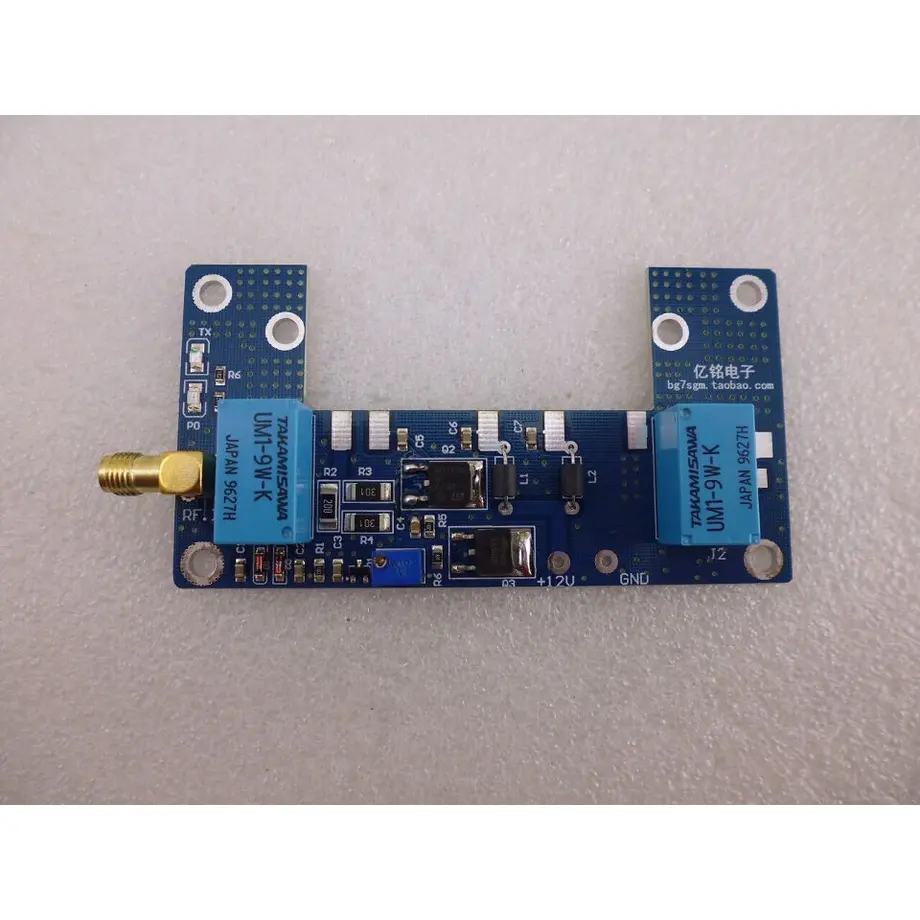

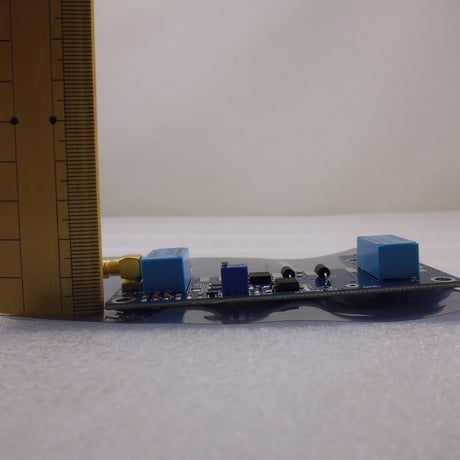

●VHF / UHF POWERモジュールRAシリ-ズ、
Mシリ-ズのPOWERモジュ-ルを搭載すれば
簡単にリニア-アンプが完成するキャリア
コントロ-ル付ユニット
●供給電圧:DC10V~DC13.8V
●最大入力:1-5W
●最大可能出力:10-70W
(モジュ-ルによって変化します。)
●使用可能周波数:130-170MHz / 400-470MHz
●使用可能モジュ-ル 例
1) RA30H4047 / RA60H4047
400-470MHz 30W /60W 12.5V Amp モジュ-ル
2) RA30H1317 / RA60H1317
135-175MHz 30W / 60W 12.5V Amp モジュ-ル
3) M57788
470-512MHz 40W 12.5V Amp モジュ-ル
4) M57704
335-512MHz 10W 12.5V Amp モジュ-ル
5) M67741
135-175MHz 30W 12.5V Amp モジュ-ル

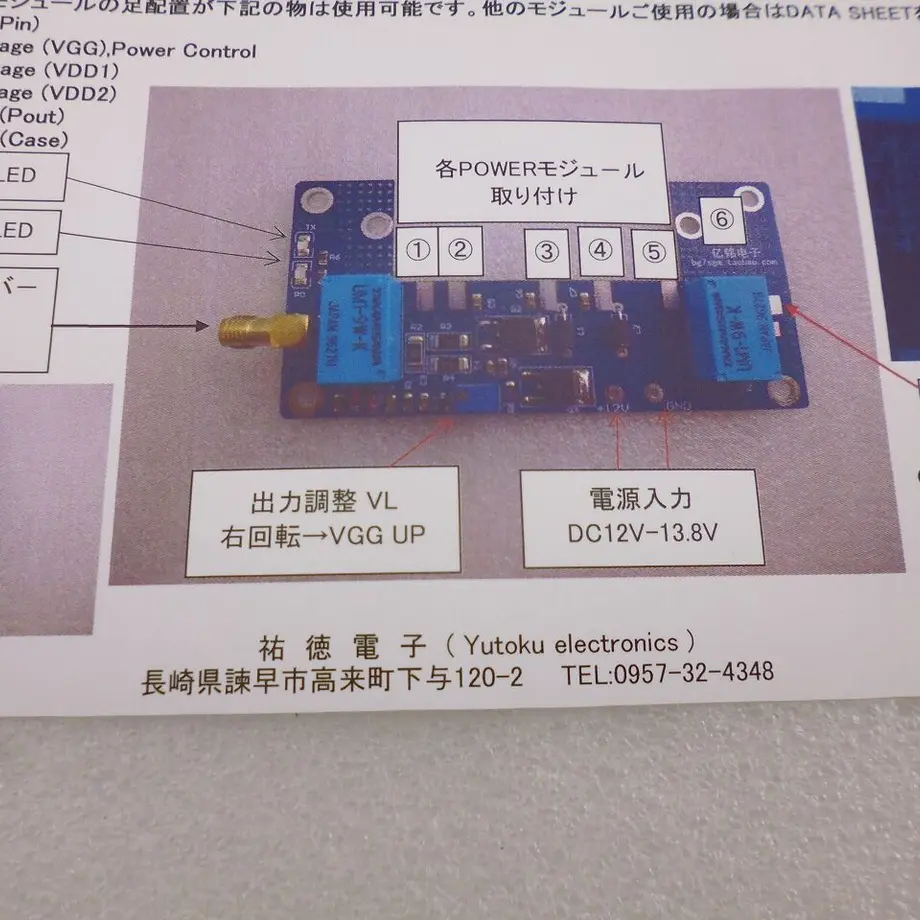

●モジュールの足配置が下記の物は使用可能です。
DATA SHEETをよく確認しご使用ください。
①RF Input ( Pin )
②Gate Voltage ( VGG ):Power Cintrol
③Drain Voltage ( VDD1 )
④Drain Voltage ( VDD2 )
⑤RF Output ( Pout )
⑥RF Grand ( Case )

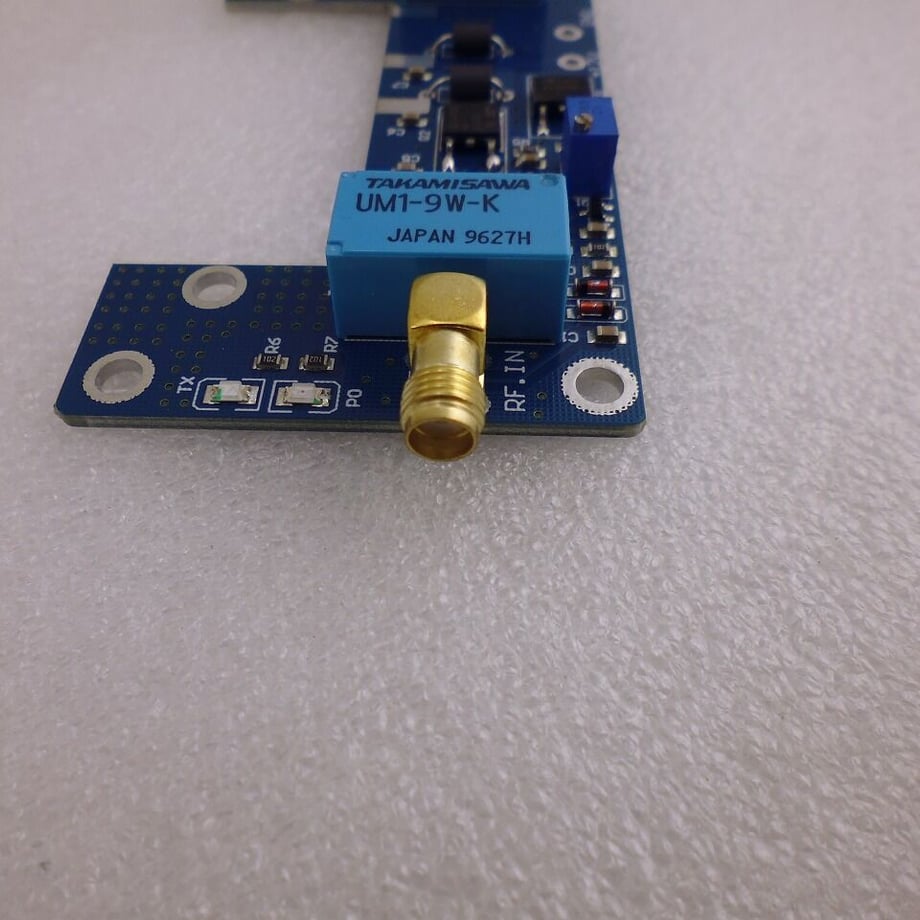

● RF Input側コネクタ:SMA TYPE
RF Out側:PCBランドへ同軸直付け
●実際使用時は、ヒ-トシンクが必要です。
POWERモジュ-ルの仕様に応じヒ-トシンク
を選定ください。
PCB UNITの倍の広さ、ヒ-トシンクの厚みは、
25mm以上を選定ください。

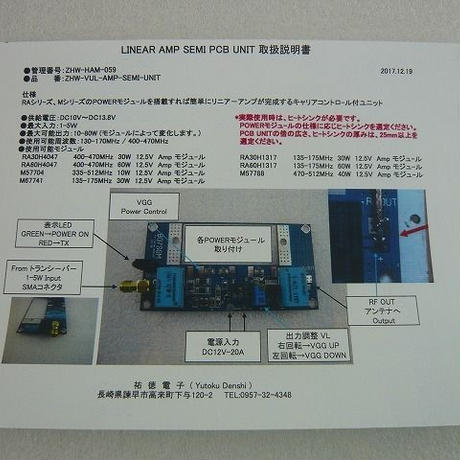

●簡易日本語取説付
